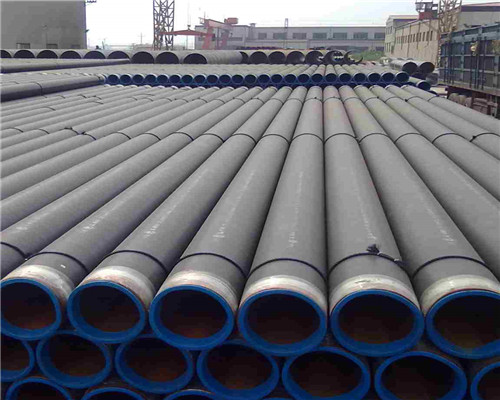

3pe防腐钢管在不同的工作环境中使用，为减缓或防止管道在外介质的化学、电化学作用下或由微生物的代谢活动而被侵蚀和变质在其外壁上涂2层或3层聚乙烯（3pe）以达到管道防腐，3pe防腐管使用寿命延长3-5倍。 聚乙烯三层结构防护层又称三层pe（3pe），是近几年从国外引进的先进的防腐技术。
3pe防腐钢管三层结构聚乙烯防腐层（3pe）综合了熔结环氧粉末涂层和挤压聚乙烯两种防腐层的优良性质，将熔结环氧粉末涂层的界面特性和耐化学特性，与挤压聚乙烯防腐层的机械保护特性等优点结合起来，从而显著改善了各自的性能。因此作为埋地管线的外防护层是非常优越的。据有关资料介绍，三层pe可使埋地管道的寿命达到 50年，目前，在国际上被认为是最先进的管道外防腐技术。在我国，三层pe已率先在石油天然气系统得到应用。
3PE涂层目前所采取的成型方式是环氧粉末静电与热喷涂、中间胶粘剂与外层聚乙烯挤出机。热挤出缠绕或挤压包覆成型。但对于螺旋焊钢管或直缝焊钢管，不论采用挤出缠绕成型还是挤压包覆成型，焊缝侧总存在缺陷。并且在低温状态下，由于中间胶粘剂与环氧粉末不存在物理渗透，防腐层受到外界冲击时，防腐层冲击区可能发生破损。若采用三种粉末进行3PE涂装，其涂装通过沉积熔融来完成，可以减少焊缝防腐层的缺陷，并且粉末的相互渗透熔接增大了接触面积，进一步加大化学键结合，在低温状态下不易出现冲击破碎情况，采用三种粉末材料进行三层PE涂装成型具有一定的应用价值。3pe防腐钢管：管道三层PP防腐结构：第一层环氧粉末（FBE50～100um），第二层胶粘剂（AD）250～400um,第三层聚丙烯（PP）1.4～4.0mm。三种材料融为一体，并与钢管牢固结合形成优良的防腐层,防腐层使用温度可达110度。 管径范围Φ60～Φ35003pe防腐钢管 国内执行SY/T0413-2002标准，于2002年8月1号起实施。标准主要规范聚乙烯与高密度聚乙烯为主，维卡软化点定为不小于110℃；外防腐层的厚度按以低、中密度聚乙烯为主的德国标准DIN30670-1991来确定。极大地提高了3PE防腐层的抗冲击强度。SY/T0413-2002将3PE防腐层的剥离强度、抗冲击的指标大幅提高，并明确规定了据一些专用料炭黑含量，保证了3PE防腐层的机械强度和耐候性能，并加大了补口剥离强度抽测频次。
